一、產品簡介

　　DCT-4電纜溫度監測器可集中采集并循環顯示各測點的溫度數值，通過連續監測電纜各個監測點的運行溫度可確定各個監測點處的發熱程度，并通過RS485方式上傳到監控計算機，方便運行人員能夠?qū)﹄娎|溫度進行準確地巡檢，對電纜運行狀態能夠及時地掌握。

　　監測器具有超溫度上限報警等功能，當發生超溫報警時， 一個繼電器型的報警接點閉合輸出， 用于接通報警警笛進行報警。該接點能夠接220V 交流供電的信號警燈。如果監測器配置有聲光報警器，發生超溫時，采集到的溫度超過設定的報警溫度上限，則聲光報警器同時動作，溫度報警上限可以通過計算機來設置報警溫度上限。

　　DCT-4電纜溫度監測器還可采集多路開關量信息（離子煙感探測器、明火探測器、紅外/微波探測器、浸水傳感器等），實現離子煙感探測、明火探測、紅外/微波探測、浸水探測、小動物和非法人員的進入等功能。

一臺監測器可以帶128個測溫點。

二、產品實物圖及功能示意圖

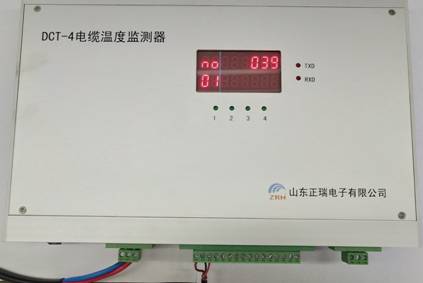

1、產品實物圖

2、功能及示意圖

圖3-3 溫度監測器前面板

A、LED數碼管顯示屏：左邊顯示監測器的編號，右邊顯示電纜監測點的編號和溫度值。“no”示意監測器地址，“01”代表監測器地址為1，“08”代表編號為8的傳感器，“23.5”8號溫度傳感器值，單位℃；

B、信息狀態指示燈：TXD指示燈閃爍表示監測器發送到監控主機信息；RXD指示燈閃爍表示監測器接收信息。

C、環境狀態指示燈：如果有外部開關量接入（入侵監測器、浸水傳感器、明火傳感器、煙霧傳感器等）監測器，報警時則指示燈亮。

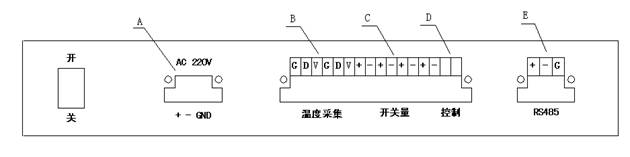

A、電源接入端子：電源為220V交流輸入，標有接地的端子為機殼地，可接入大地。

B、數據采集端子：接入數據采集電纜，電纜的屏蔽層的接G端；紅色線接V端；黑色線接D端。

C、開關量接入端子：外部開關量接入，接聲光報警、煙霧監測、紅外監測、電纜溝進水等等。

D、報警輸出端子：接220V交流供電的信號警燈，當有傳感器溫度超過設置的報警溫度時導通警燈，報警溫度通過DCTOption軟件設置；

E、通訊端子：RS485通訊方式，把傳感器采集到的數據上傳到監控計算機。

3、溫度監測器的開機搜索

  開機后監測器會自動搜索1~128號之間存在的傳感器，當搜索到溫度傳感器時，溫度顯示區域顯示85.0，搜索兩遍，此時與監控主機通信暫斷。

三、性能指標

溫度監測器的性能指標

1、報警輸出： 有2路報警輸出（2個無源接點：250V AC/0.6A或24V DC/5安）

2、通訊方式：通過485總線或光纖通訊可把采集的溫度數值上傳至監控計算機

3、工作電壓：交流220VAC(無需電源適配器)。

4、工作溫度：-40℃～+85℃。

5、精度：±0.5℃，分辨率：0.1℃

6、可帶傳感器數量：每臺溫度監測器可帶128個數字溫度傳感器（國內首創）

7、外觀尺寸：305*205*50mm

8、耐壓：監測器通訊總線采用安全隔離措施，使信號都經過高壓隔離，經受的電壓沖擊典型值為1500VRMS/MIN或2000VRMS/S

9、顯示路數：循環顯示各測點的溫度數值，可帶兩條測溫電纜，共計128個測溫點

10、開關量接入：有四路開關量輸入，可分別接入各種環境探測器（離子煙霧傳感器、微波紅外傳感器、浸水探測等）

11、安裝方式：掛裝

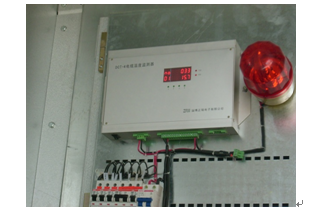

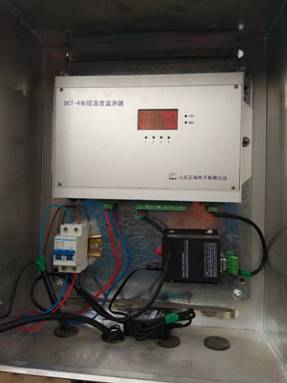

四、現場安裝圖片
