開關柜設備在線監測——無源無線測溫系統

       隨著社會經濟的發展，電網正朝著高壓、大容量的方向發展，電網中出現了大量的新技術和新設備，電網的輸電網容量也在不斷地增加。但是，由于高壓電器設備所承載的高壓電負載，其本身的溫升問題也是影響電網穩定性的罪魁禍首，因此，在目前的情況下，設備溫度已成為影響電網穩定性的一個重要因素。

   目前，我國電網中應用比較多的幾種測溫方法有：示溫蠟板法，紅外測溫，光纖測溫，無源無線測溫。目前所使用的示溫法和紅外線測溫儀均為人工操作，無法實現對溫度的實時采集，而利用光纖進行檢測，雖然可以實現對溫度的實時檢測，但在高低電壓條件下，并不能全部隔離外界的影響，無法達到對高電壓設備的電力設備的規范要求，另外，在機箱中安裝時，光纖的耐熱性差，布線的難度等問題，給機箱的安裝帶來了很大的障礙。當前現有的無線測溫技術，主要依靠現有的無線傳輸方式，克服了一次、二次環路的連接和附著問題，提高了高壓電力的使用安全性。

開關柜無源無線測溫系統可對開關柜分別為母線排、上下觸頭、電纜接頭，柜體表面等部位溫度進行實時監測，方便運維人員及遠程監控中心掌握現場設備運行情況。廣泛應用在變電所；配電室；箱變等。

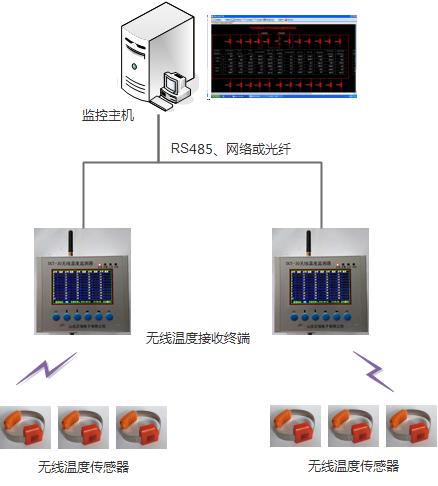

1、開關柜無源無線測溫系統架構

  開關柜無源無線測溫系統由無線溫度傳感器、無線溫度監測器（溫度顯示儀）、溫度監測軟件等組成。

2、無源無線測溫系統特點

（1）傳感器外形多樣化，適合不同的電氣設備 及不同的測溫部位選擇；

（2）超低功耗設計：主芯片采用美國 TI 公司， 功耗低，最低可至 0.03MV，區別于傳統 的感應供電，不存在發熱現象；

（3）采用感應供電模式一次性安裝，無需后期 維護，性能穩定可靠。一次回路電流保持在 3A-10000A 之間，均能正常工作；

（4）主要部件均采用軍品級，可在高溫下穩定 工作，保證產品可靠性；

（5）專用的安裝固定卡件，方便靈活，牢固可靠；

3、開關柜無源無線測溫系統功能

（1）實時監測

       ZRMSCADA無線測溫監控軟件人機界面友好，能夠以配電一次圖的形式直觀顯示各測溫節點的溫度數據及有關故障、告警等信息。界面可根據客戶要求任意定制。

（2）溫度查詢

溫度歷史曲線（1分鐘、5分鐘、60分鐘可選）。

（3）運行報表

查詢各回路設備運行溫度報表。

（4）實時報警

無線測溫監控設備具有實時報警功能，設備能夠對溫度越限等事件發出警告。

（5）歷史告警查詢

ZRMSCADA無線測溫監控系統能夠對所有告警事件記錄進行存儲和管理，方便用戶對系統和告警等事件進行歷史追溯，查詢統計、事故分析。

（6）數據上阿里云服務器，通過手機APP查看和報警。

4、產品選型

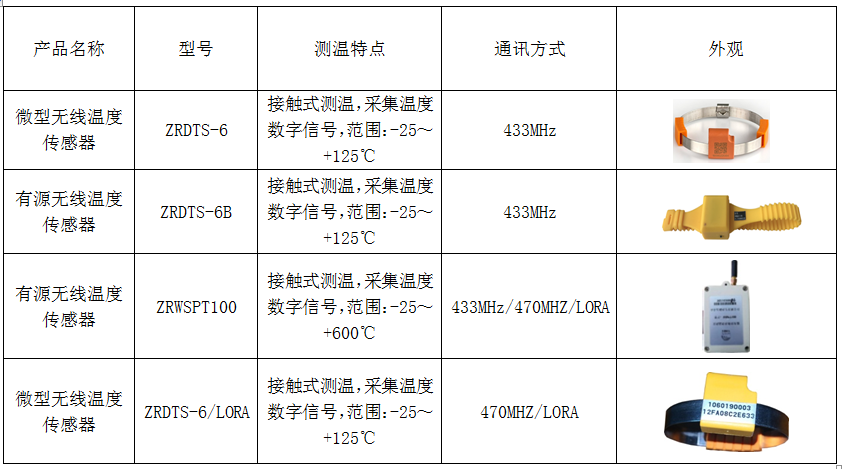

（1）無線測溫傳感器選型

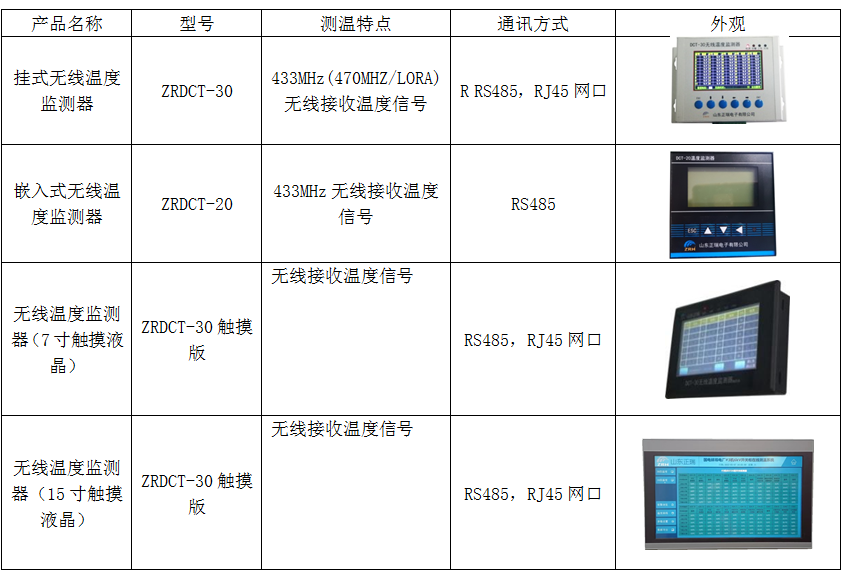

（2）無線溫度監測器（溫度顯示儀）選型

   山東正瑞開關柜無源無線測溫系統利用物聯網技術，能夠大大提高工作效率，應用范圍也是非常廣泛，廣泛應用于電力行業、化工石油行業、礦業、各類工廠等行業。不同的場所也能夠起到更多的作用，可以根據客戶需求定制溫度在線監測方案。讓更多的行業解除不必要的電力安全隱患。
