氣體泄漏檢測小幫手——ZRDH2001X型 六氟化硫SF6在線監測系統

在當今的電力工程領域中,六氟化硫是一種應用廣泛的電負性氣體,從它發明至今已有百年歷史。六氟化硫耐電強度為同一壓力下氮氣的2.5倍,擊穿電壓是空氣的2.5倍,滅弧能力是空氣的100倍,是一種優于空氣和油之間的新-代超高壓絕緣介質材料。 六氟化硫以其良好的絕緣性能和滅弧性能,在電力工業中應用廣泛,如斷路器、高壓變壓器、氣封閉組合電容器、高壓傳輸線、互感器等。



檢測六氟化硫氣體泄漏的方法：

六氟化硫氣體泄漏檢測分為定量檢測和定性檢測。

定量檢驗是通過包扎檢測、掛瓶法或壓力換算找出泄漏量，從而得出年泄漏率。定性檢驗是直接檢測設備各接頭密封點的鋁鑄件，可查出設備各泄漏點的位置。

定量檢漏通常采用扣蓋法、掛瓶法、局部包扎法、壓降法等方法。扣蓋法適用于高壓斷路器和適合蓋蓋場合的小型設備。掛瓶方式適用于法蘭面上有雙密封槽的場合。部分包裹法一般用于組裝單元和大型產品。壓降法適用于設備艙泄漏量較大或運行過程中確定泄漏率。通常，在六氟化硫設備的交接驗收試驗中，檢漏工作采用局部包裹法和卡扣法進行檢漏。

定性檢漏有兩種方法：真空檢漏和檢漏儀檢測：

　　①真空檢漏法是將設備抽真空至40Pa，停泵0.5h，讀取真空計上的數字A，停5h，讀取數字B，若B-A≤133Pa，則認為印章是否良好；

　　② 檢漏儀的檢漏是將檢漏儀的探頭沿設備各連接口表面和鋁鑄件表面移動，根據檢漏儀的讀數判斷氣體是否泄漏.

檢漏儀檢漏要注意：探頭移動速度要慢，防止探頭移動過快錯過泄漏點；泄漏檢測不應在大風速條件下進行，以免泄漏氣體被風吹走，影響泄漏檢測；檢漏儀應選擇靈敏度高、響應速度慢的檢漏儀。一般檢漏儀的最小檢測量小于1ppm，響應速度小于5s。



六氟化硫氣體泄漏檢測可以選用山東正瑞六氟化硫氣體泄漏報警監測系統

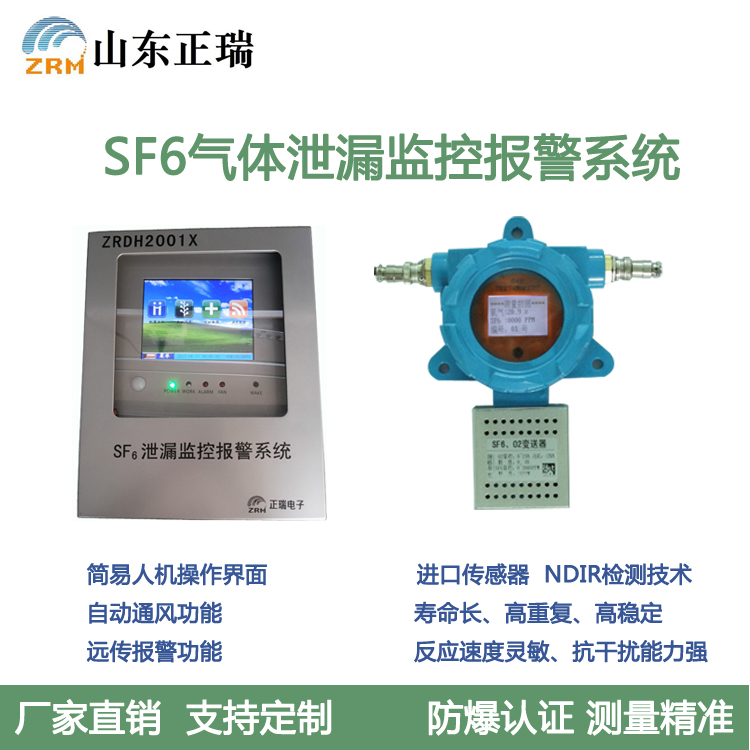

六氟化硫氣體泄漏在線監測系統由ZRDH2001X型監控主機，ZRCS-10型SF6/O2采集模塊 ，溫濕度采集單元,人體紅外感應傳感器,聲光報警裝置，風機控制模塊以及LED顯示屏等組成。可實時SF6氣體濃度定量檢測、氧氣含量檢測、溫濕度檢測等。系統自動記錄各種報警數據，通風設備啟動數據，可以自由設定1~1000ppmSF6告警閥值,以及自動啟動通風時間，SF6泄露超過設定告警閥值時超標告警，氧氣含量＜18％時缺氧告警，并自動啟動通風設備以及,聲光報警器.根據用戶需要提供與遠程通信裝置的接口，實現遙控、遙測、遙信等功能。

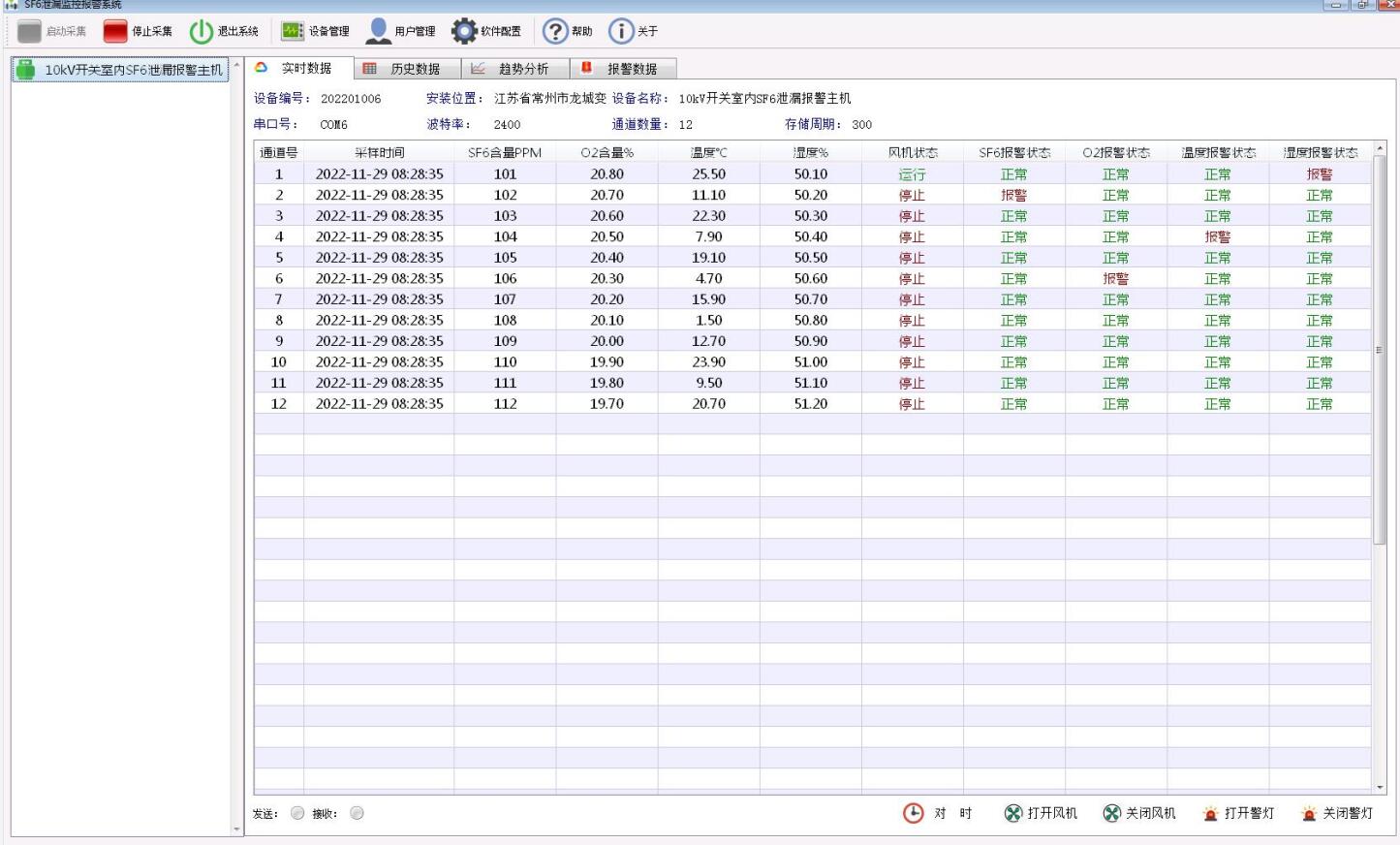

系統界面如下：

系統功能：

（1）超限報警泄漏時自動啟動風機排風功能；

（2）環境中O₂含量檢測功能；缺氧時自動報警，自動排風；

（3）大屏幕液晶動態中文顯示，具有屏幕自動保護功能。界面友好，刷新速度快；

（4）SF₆、O₂氣體含量超標時，風機自動啟動功能；

（5）定時排風功能；

（6）報警時啟動強制排風功能；

（7）相關歷史數據存儲及檢索功能；

（8）溫度、濕度檢測、報警及顯示；

（9）語音提示報警功能；
