六氟化硫sf6氣體泄漏報警系統技術方案

一、背景

 配電室GIS開關設備是電力系統中核心的電氣設備之一，其運行可靠性對電力系統的安全運行具有十分重要的意義。六氟化硫SF6氣體作為極其優越的絕緣、滅弧介質廣泛應用于全世界電力行業中的高壓斷路器及變電設備中。在今天，SF₆氣體幾乎成為高壓、超高壓斷路器和GIS中唯一的絕緣和滅弧介質。

 純凈的SF₆氣體無色、無味、不燃，在常溫下化學性能特別穩定，是空氣比重的5倍多。但在電力系統中，由于六氟化硫SF₆氣體主要充當絕緣和滅弧介質，在電弧及局部放電、高溫等因素影響下，SF₆氣體會進行分解。它的分解物遇水后會生成腐蝕性電解質，如大量吸入人體會引起頭暈和肺水腫，甚至昏迷及死亡。在相對密封的室內，由于空氣流通不暢，SF₆及其分解物在室內沉積，加上SF₆氣體無色、無味，從而對巡視、檢修人員產生極大的危害。

《電業安全工作規程》（發電廠和變電站部分）規定，在裝有六氟化硫SF₆設備的配電裝置室必須保證SF₆氣體濃度小于1000ppm，除須裝設強力通風裝置外,還必須安裝六氟化硫sf6氣體泄漏報警系統對SF₆氣體濃度進行檢測。

二、六氟化硫sf6氣體泄漏報警系統主要技術參數

1、六氟化硫SF6泄漏報警系統

產品型號:ZRDH2001X

氣體傳感器安裝在SF6開關的下方
應用位置：高壓、超高壓斷路器和 GIS開關室

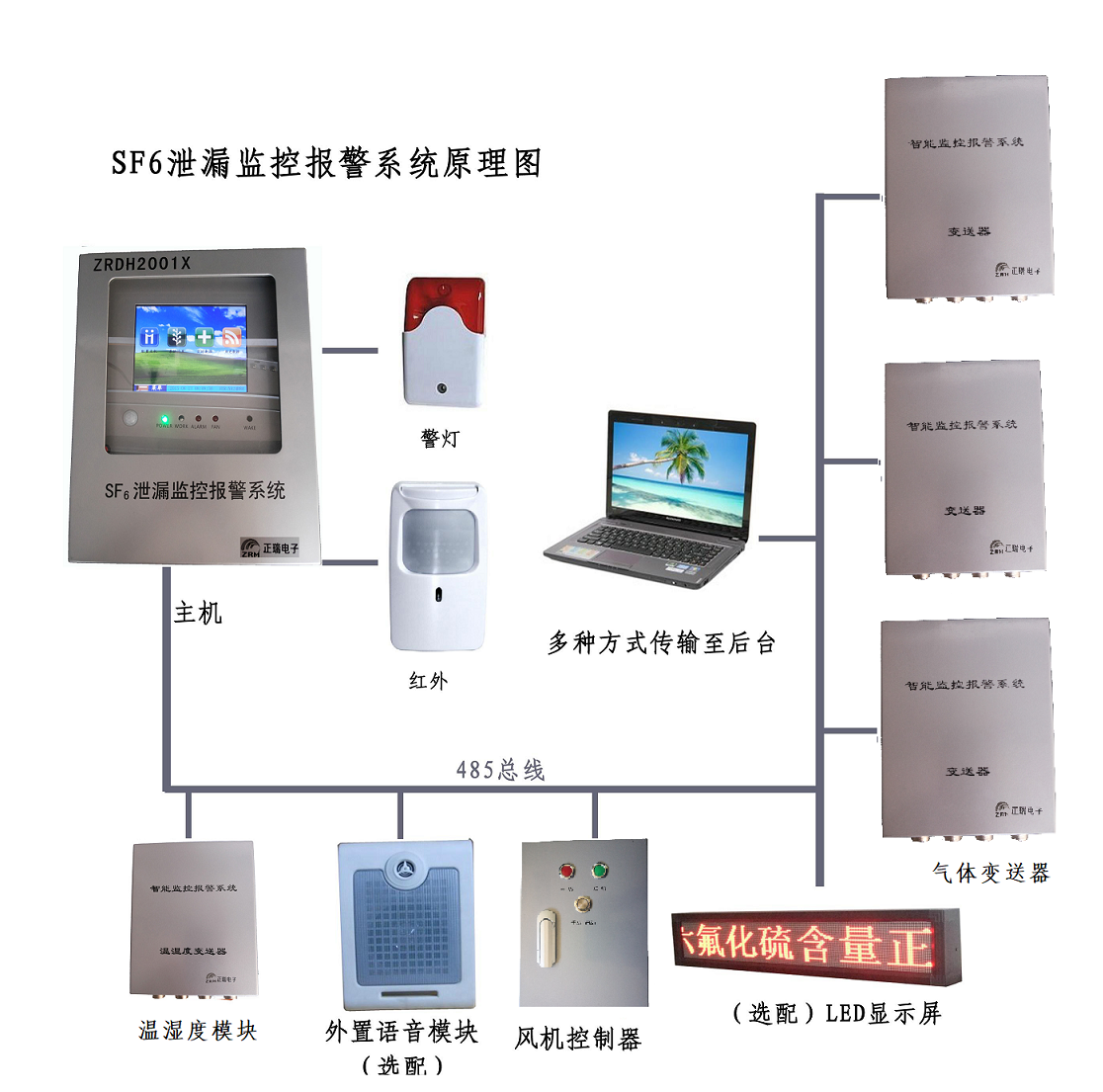

六氟化硫SF6泄漏監控報警系統由監測主機，氧氣/SF6變送器、溫濕度變送器，通風設備控制器液晶顯示屏等組成。

2、檢測項目

在線實時檢測SF6開關下方的氧氣濃度和SF6氣體濃度，當SF6濃度超限報警點1000PPm，可打開風機排風、及時報警。

3、六氟化硫SF6泄漏報警檢測裝置技術參數

SF6濃度檢測范圍：0～1500ppm ，誤差小于1%

O2濃度檢測范圍0－25%，缺氧報警點：18%，精度＜±0.5%；
泄漏報警閾值：1000ppm（可調）
報警誤差：±5％設置值
溫度顯示范圍：-20～+99℃，精度＜±0.5%；

濕度顯示范圍：0～99%RH，精度＜±3%；

輸入電源：AC220V±20%；

報警輸出接點功率：AC220/5；

風機輸出接點：380V/15A（三相）或220V/15A；

風機啟動：O2含量≤19.6%或SF6氣體濃度＞1000ppm時，自動啟動風機，

每次啟動時間按時段自動設置，可手動控制或強制啟動風機；

SF6氣體檢測報警誤差＜5%，O2報警誤差＜0.5%；

系統平均無故障工作時間（MTBF）為8000小時；
主機多種形式：彩屏，全觸摸操作，壁掛式機箱、嵌入式安裝、面板固定式

4、六氟化硫SF6泄漏報警系統功能

（1）空氣中氧氣含量檢測功能
（2）環境中SF6氣體含量檢測功能
（3）環境中溫、濕度檢測顯示功能
（4）缺氧報警功能、SF6氣體含量超標報警功能
（5）缺氧或SF6含量超標，具有強制排風、定時排風、人工強制排風功能
（6）實時顯示各種參數功能、歷史資料查詢功能

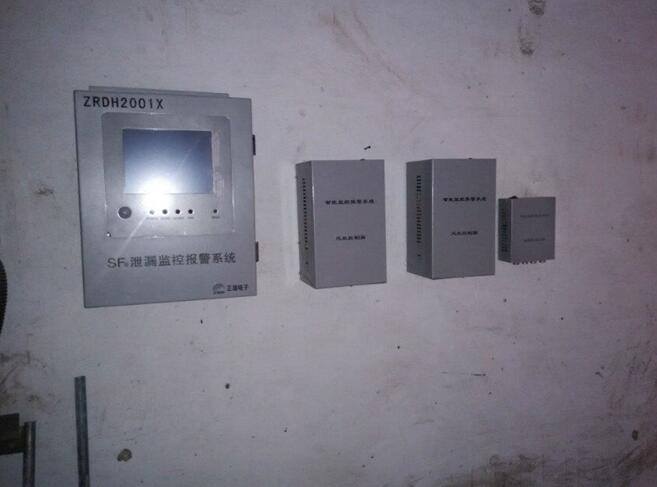

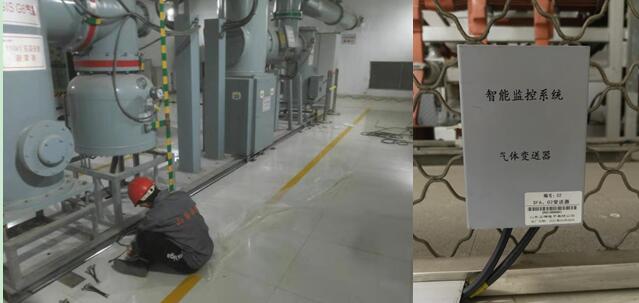

三、六氟化硫SF6泄漏報警系統安裝圖

總結：

山東正瑞 六氟化硫SF6泄漏報警系統是為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線監測系統。可以實時監測GIS內部六氟化硫氣體泄漏狀態參數，及時發現GIS內的潛伏性故障，可以有效地防止重大惡性故障的發生，對保障GIS安全穩定運行具有十分重要的作用和意義。
