110kV變電站GIS室內SF6氣體在線監測系統的應用

1、110KV變電站GIS室概述

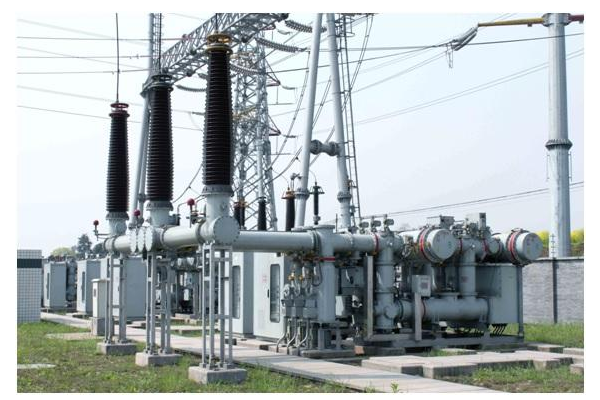

GIS（Gas Insulated Substation）是氣體絕緣變電站的英文名字簡稱。在110kv變電站中，大部分的電氣設備都是被直接或間接密封在金屬管道和套管所組成的管道樹中，從外部看不到任何開關、線路和接線端子。

管道樹的內部全部采用六氟化硫SF6氣體作為絕緣介質，并將所有的高壓電器元件密封在接地金屬筒中。它是由斷路器、母線、隔離開關、電壓互感器、電流互感器、避雷器、套管7種高壓電器組合而成的高壓配電裝置。

110kv高壓變電站一般采用雙電源，兩臺或多臺110/10kv主變壓器、110kvsf6（六氟化硫）氣體絕緣封閉式組合電器（GIS）、10kv及0.4kv成套配電裝置。

2、六氟化硫sf6氣體特性及其危害



從20世紀60年代起，sf6作為極其優越的絕緣、滅弧介質廣泛應用于全世界電力行業中的高壓斷路器及變電設備中。

純凈的sf6氣體無色、無味、不燃，在常溫下化學性能特別穩定，是空氣比重的5倍多。充有sf6氣體的設備大多安裝在室內，空氣流通速度相對較慢，如果六氟化硫sf6氣體一旦泄漏，將在室內沉積不易散發，sf6氣體本身又是無色無味的，泄漏后不易被發覺。另外由于sf6氣體的比重比氧氣大，往往是沉積于低層空間，容易造成局部缺氧，使人窒息。

為了確保設備的正常安全運行，充分保障現場人員的身體健康和人身安全，必須采取有效手段對設備區域的sf6氣體泄漏進行監測，防止意外事故發生。

3、sf6氣體在線監測系統的應用

六氟化硫氣體在線監測系統能準確地監測空氣中的SF6和氧氣濃度。當GIS室內SF6和氧氣超過設定閥值時，SF6氣體濃度閥值設定為1000ppm，氧氣閥值設定為18%，系統顯示并記錄濃度超標信息，并自動啟動聲光報警，同時控制風機啟動通風（與現場風機聯動），待空氣中SF6氣體濃度恢復正常，風機繼續通風15分鐘（時間可設定）后自動關閉。系統還具有遠程通訊等功能。

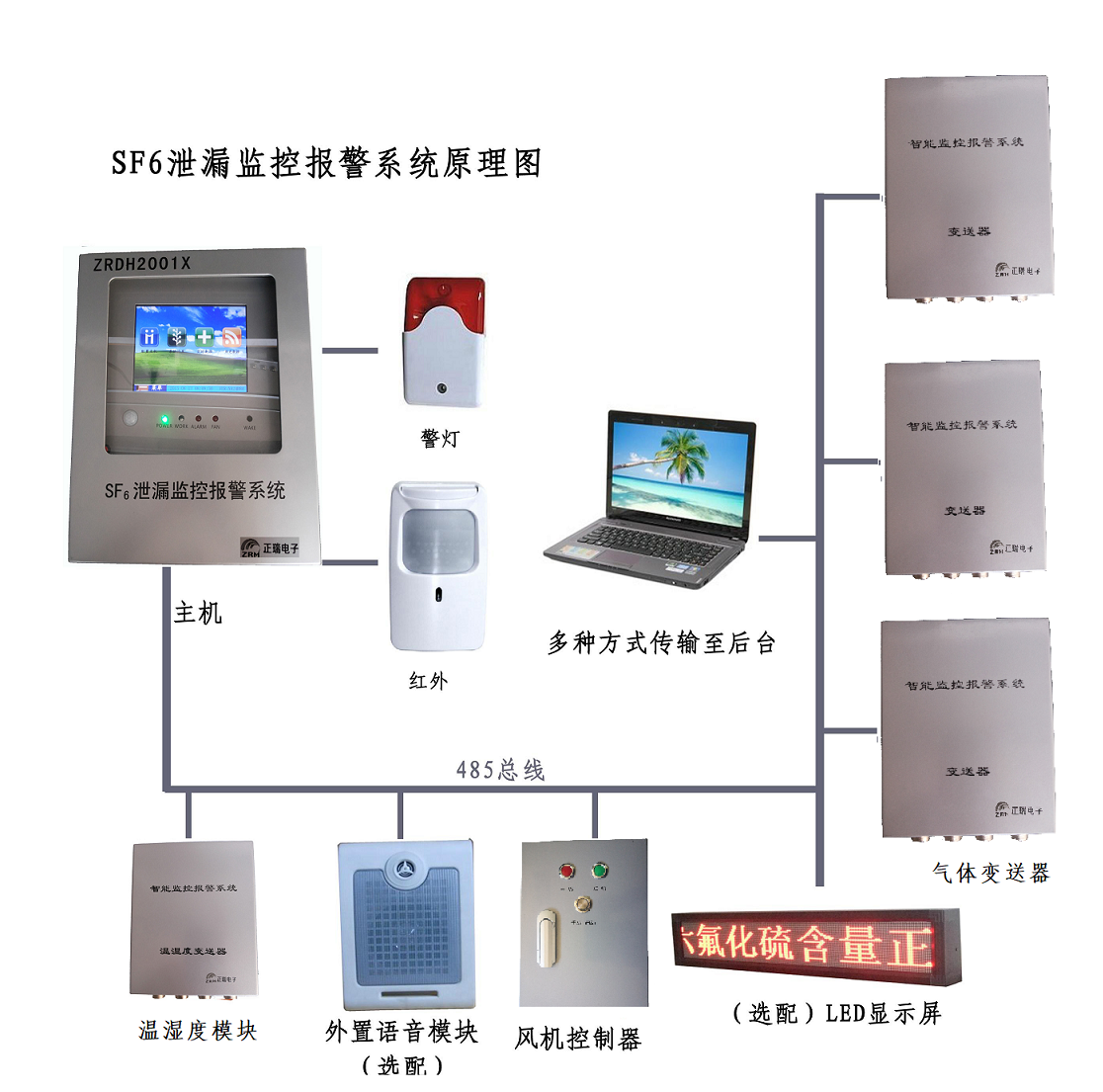

系統組成：

（1）sf6監測主機：可接收并判斷所采集數據并發出報警和風機啟動指令，并將報警信號進行遠程通訊。可配備128個氣體探測單元。

（2）SF6/O2探測器：監測sf6和O2氣體的濃度。

（3）溫濕度變送器：根據電氣安全規范對環境溫濕度進行監控。

（4）聲光報警器：對sf6/o2濃度超標進行聲光報警，提醒現場工作人員。

（5）遠紅外傳感器：感應人員的進入并啟動風機，避免工作人員進入GIS室時忘記啟動風機。

（6）風機控制器：接收監測信號控制風機的啟停。
