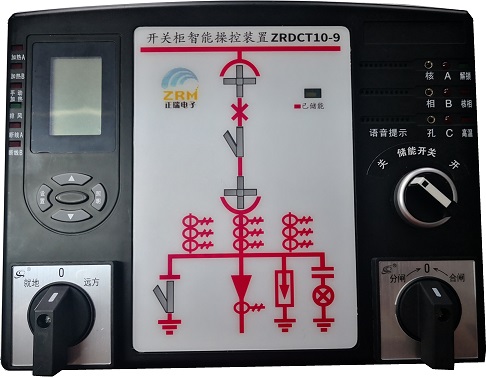

開關柜智能測溫操控裝置外殼特別采用抗干擾能力強、具有防靜電、阻燃功能的特殊材料制成，且裝置內各芯片間均采用標準I2C 總線結 構。由千采用了高性能的工業微處理器，配合現代傳感技術及測扯技術，系統的各種在線測拭參數的測試精度及數據傳輸速度和整機抗干擾能力比普通開關狀態顯示儀有了明顯提高。裝置結構簡單、極大地方便了用戶的安裝、配線和調試。

具有動態一次模擬圖、高壓帶電顯示、自動加熱除濕數值顯示及控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘回路完好指示、人體感應帶電提示及柜內照明、以及無線測溫功能、語音防誤提示等功能，可取代現有的一次回路模擬圖、帶電顯示器、自動加熱除濕控制器、斷路器分合按鈕等。并且具有RS485通訊接口，通訊協議為MODBUS通訊協議或其它指定通訊協議(選配)、能夠使開關柜進一步，智能化，網絡化，數字化。方便廣大用戶使用與操作。

1）、觸點測溫單元結構

無線測溫在線檢測裝置由開關柜智能操控裝置、測溫發射模塊、測溫采集接收模塊（已組裝在操控裝置里）及外置天線。

2）、無線溫度傳感器尺寸及參數

DTS-6型 無源無線觸頭測溫傳感器 特性：

1、能量來源：傳感器利用一次回路電流取電，能量供給遠遠不斷，溫度采樣速率隨意設定。

2、超低功耗設計：主芯片采用美國TI公司，功耗低，最低可至0.03mw，區別于傳統的感應供電，不存在發熱現象。

3、取能范圍:支持一次通過2～10000A電流情況下傳感器穩定供電，完全滿足現有市場的開關柜負荷要求（現有市場的開關柜設計負荷最高至6000A），基本無盲區。

4、外觀設計：超精小化設計，適合所有的開關柜及電纜接頭等多種部位的溫度監測，無需根據不同測溫位置，不同開關負荷選用不同規格尺寸，不同技術參數的傳感器，

大大節省了供貨難度和供貨時間，同時現場安裝更方面快捷，大大縮短了現場安裝時間。

5、測溫元件：采用耐高溫、高精度熱敏電阻，測溫范圍寬至-40℃～+200℃，精度 ±1%。

  測溫范圍： -30℃～＋125℃（-40℃～＋200℃可定制）

  供電電源：CT感應取電 （支持一次通過2～10000A電流情況下傳感器穩定供電）

  使用壽命：10年以上 （進口軍規元器件）

  頻率范圍： 433MHz－434.79MHz （免申請）

  機殼材質：進口耐高溫阻燃材料

  傳感器測溫誤差：>0.1℃

  傳感器測溫分辨率：±0.1℃

  采樣速率：2s～600s。（設定方法詳見隨機附帶說明書）

  外形尺寸： 60×26×13（mm）

  一次回路電流：3A-10000A
