一、系統簡介

      環境監控系統的主要任務是監視變電站內個工作現場的溫度、濕度以及浸水等各環境參數。一旦出現異常，系統自動告警，并可以自動啟動空調、風機水泵等設備。

二、系統結構圖

三、系統組成

OES-7000環境監測系統支持多路開關量和模擬量的環境監測傳感器，包括離子煙霧傳感器、浸水傳感器、紅外雙鑒探測器、紅外對射探測器、玻璃破碎探測器、明火探測、溫濕度傳感器、小動物/非法入侵、電子圍欄、智能門禁系統等。

數據采集主機。 智能控制軟件。控制輸出接口。

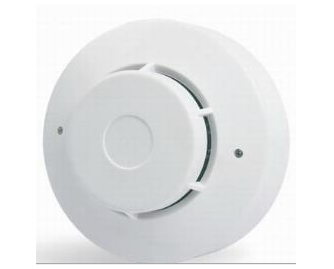

離子煙霧傳感器

傳感器是利用煙霧破壞電離室內的電流平衡的原理探測火災 。在無煙狀態下，電離室內的電路是平衡穩定的，當有煙霧進入電離室時，離子流被阻礙而導致電性能變化，IC采集分析被干擾的信號，判斷是否達到報警極限，最終輸出報警信號。對緩慢陰燃或明燃產生的煙霧，有較好的反映。

實物圖：

尺寸 ∮104*51mm

紅外雙鑒探測器

探測器采用阻燃ABS外殼，LED ON/OFF可選擇，全方位自動溫度補償，SMT工藝制造，抗RFI、EMI干擾，三級脈沖計數可調節，方便不同的環境安裝，動態閥值調節技術，有效地防止干擾，報警輸出NC/NO可選，適應不同的報警主機。

實物圖：

尺寸：107*59*39.5mm

紅外對射探測器

傳感器是將吸收到的被測物之紅外輻射能量轉化為電信號或數字信號輸出。產品外殼IP65級防護。

實物圖：

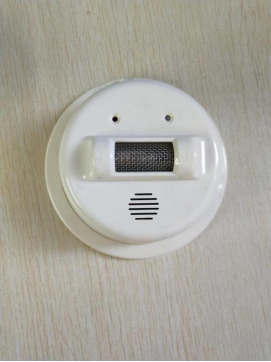

明火探測器

可探測到火焰中的紫外線，并予以報警。不僅可以通過聲音報警，它還裝備有常開常關閉開關輸出，探測器和基座的快速分離使安裝和維修變得簡單輕松，可以滿足專業人員的需要。LED記憶能使您從一系列探測器中找到最初報警的探測器。

實物圖：

尺寸：W119mm╳H 54mm

溫濕度傳感器

用于測量室內環境的溫度、濕度的一體化智能監控模塊。具有顯示直觀、精度高、成本低、外形美觀、安裝方便、專利技術的自恢復自校準功能。測量精度高、長期穩定性好，RS485接口、干節點輸出接口、4-20mA模擬輸出。

實物圖：

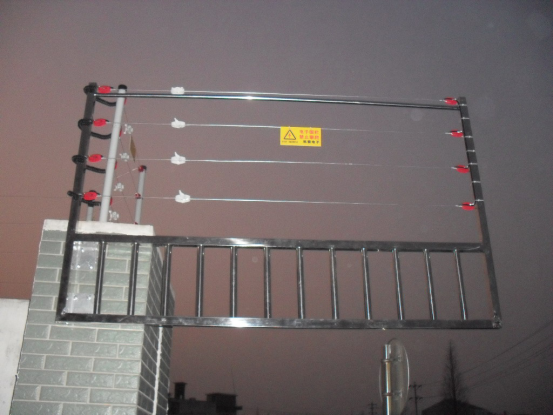

電子圍欄

是一種“有形”的報警系統，把報警系統和警戒系統有機地結合起來，達到以防為主，防報結合的目的。能延緩外界的入侵時間,具有較強的安全可靠性。系統如遇斷路、短路或失電，系統都會發出報警信號。還可以與任何報警系統聯網使用，便于提高防范等級。

實物圖

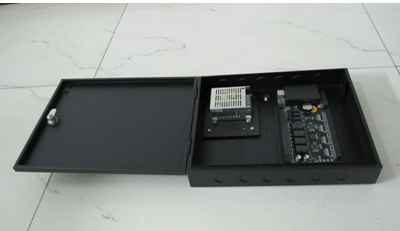

智能門禁

對門戶出入控制、實時監控、保安防盜報警等多種功能，具有隱蔽性，及時性等特點，在許多領域的應用越來越廣泛。
實物圖：

四、系統特點

智能軟件有電子地圖功能明確顯示各探測器的位置和狀態。

現場的控制設備（風機、空調、抽水泵等）能與探測器的警情實現聯動。

具有GPRS短信報警功能。
