產品功能描述：

模擬量采集轉無線數傳模塊為4通道模擬量一對一遠傳功能的產品。功能：發送端采集模擬信號并通過無線（LoRa 擴頻）將數據傳送至接收端，接收端還原模擬信號。

主要參數：

快速使用流程總覽：

第一步：確認產品型號與需求；

第二步：通信參數配置（此項為必配項）；

第三步：產品接線說明；

第四步：現場安裝；

         其他信息：指示燈說明、產品尺寸、常見故障與注意事項概要。

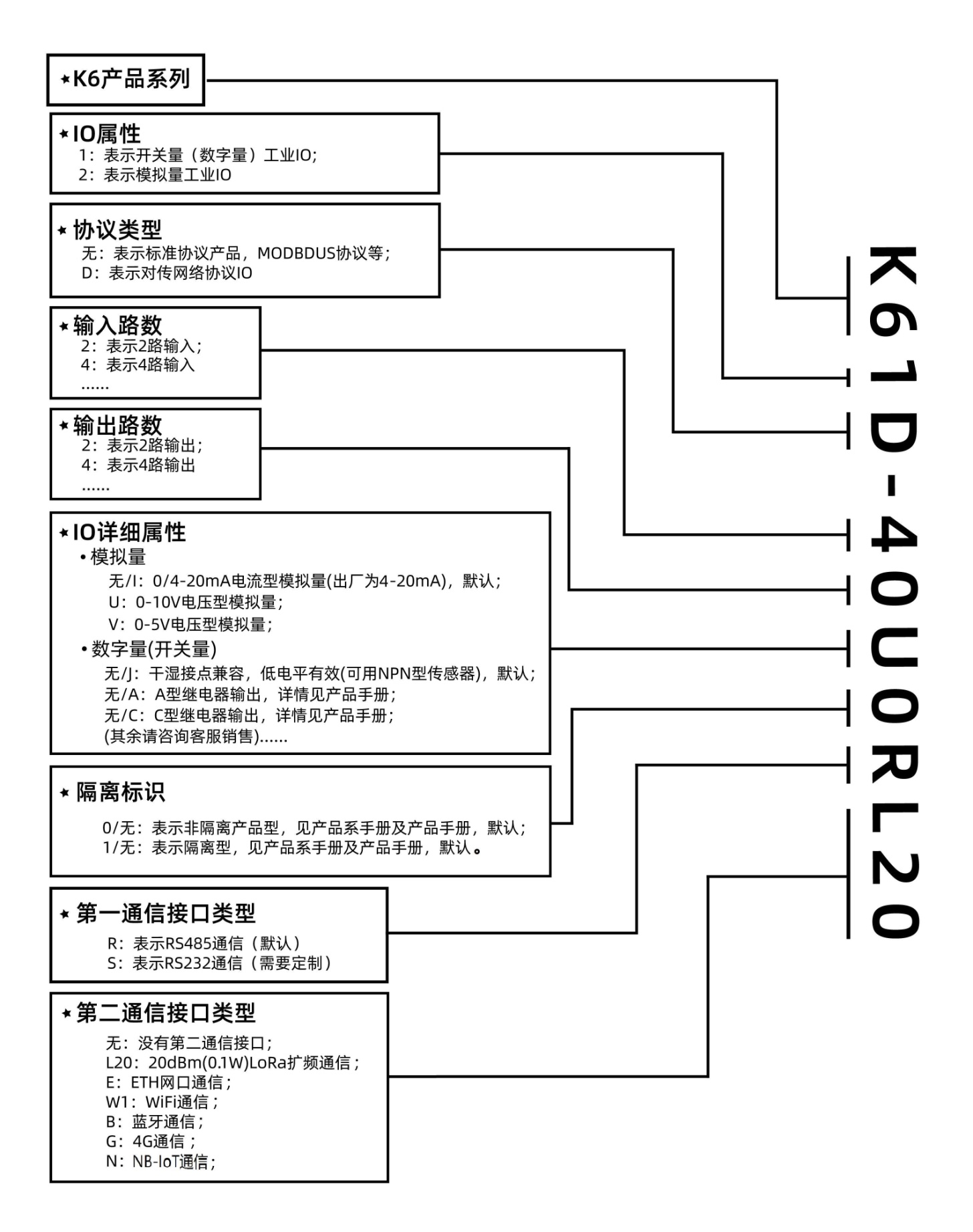

1、確認產品型號與需求：產品命名規則

2、  通信參數配置

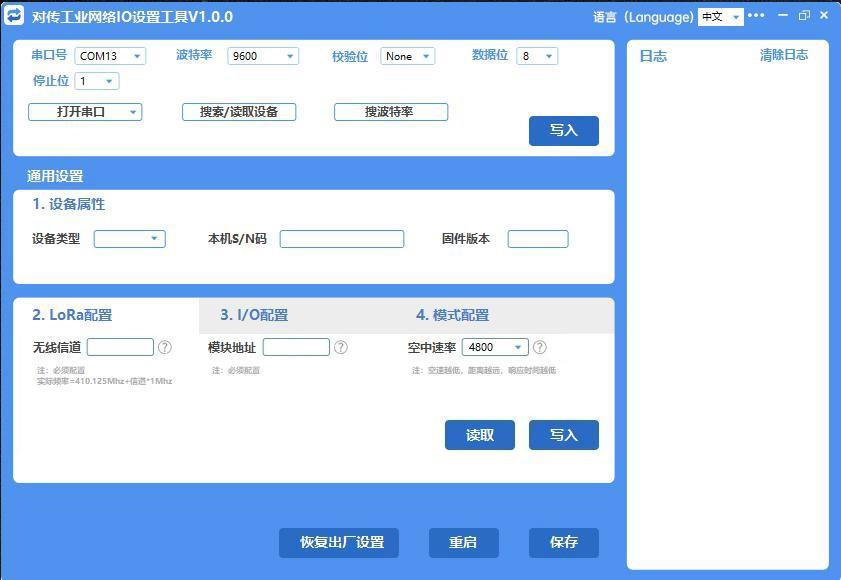

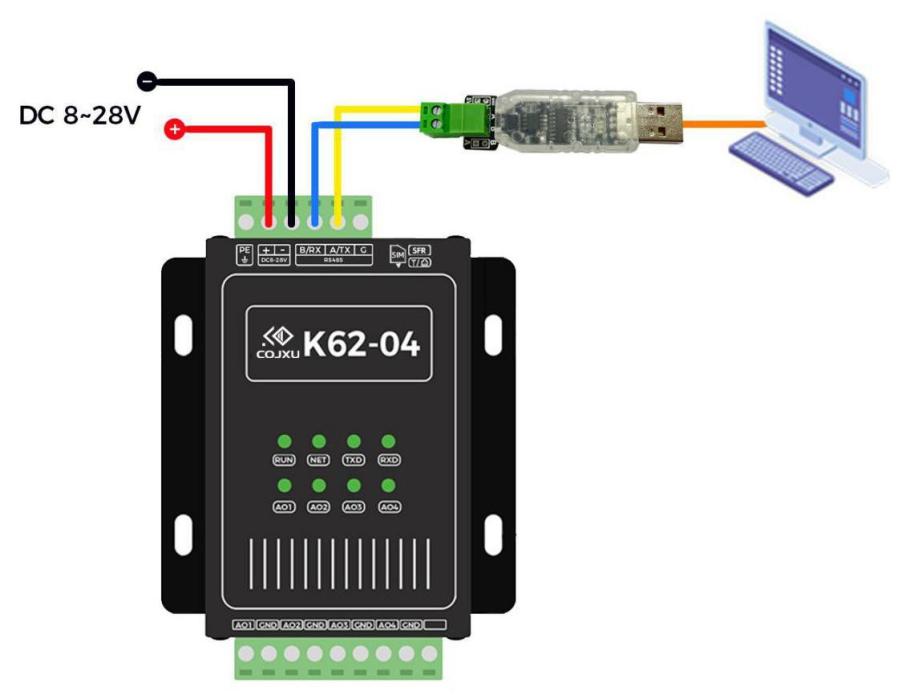

      在官網網址（www.fh-logis.com)下載中心下載“對傳工業網絡IO配置工具”。將產品通過“USB轉RS485”連接到電腦進行相關參數讀取和修改操作。

LoRa配置：將信道、地址、空速三個參數配置成相同數值，設備才能相互通信，否則無法通信。

注意！！配置時，應避免配對產品信道、地址、空速的LoRa無線參數和現場其他LoRa產品的信道、地址、空速參數重合；并且工程應用時，應對產品的信道、地址、空速進行記錄和管理。

3、 產品接線說明

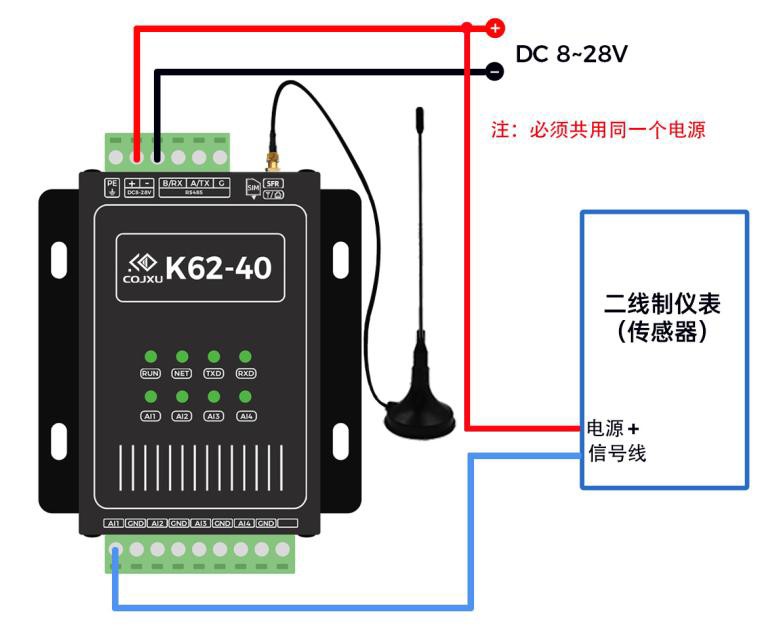

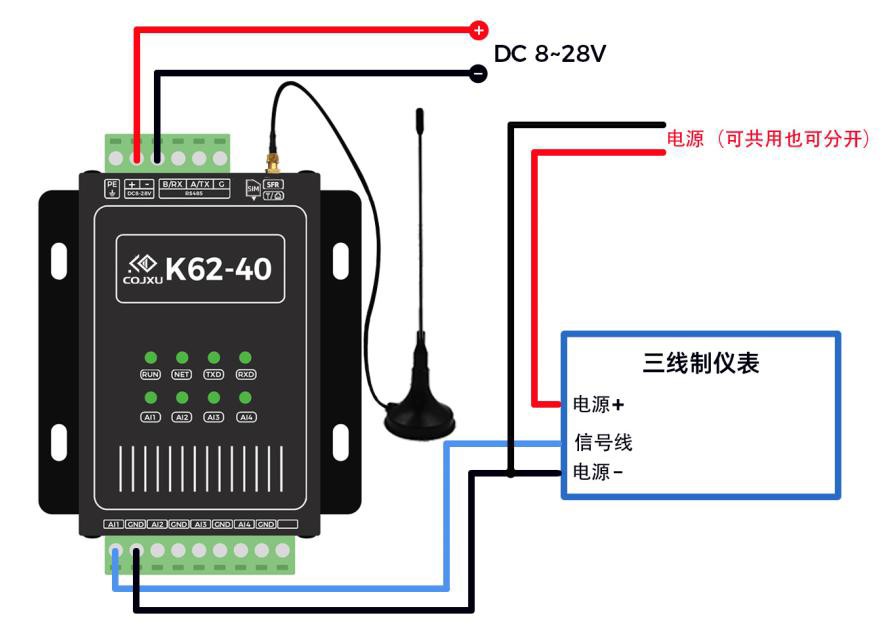

                  發射端接 二線制傳感器                        發射端接 三線制傳感器

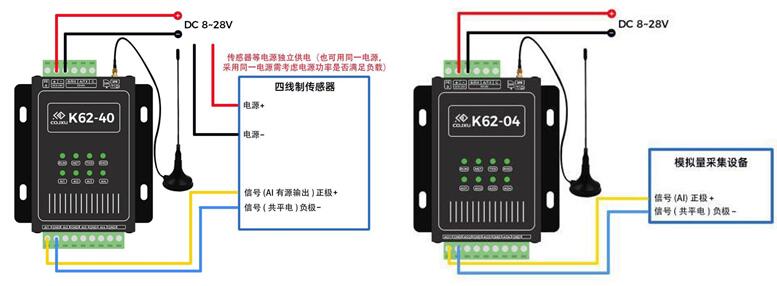

                        發射端接 四線制傳感器                                       接收端  接線示意圖

輸出為有源信號；恒流源輸出，負載阻值需≤500Ω

4、  現場安裝

天線安裝要求：對傳模塊天線之間，需要盡量空曠并且盡量可直視；射頻天線之間盡量繞離墻體、金屬屏蔽、大樹、山丘、大型建筑等；

產品有固定孔位，可進行安裝固定；

注意產品背面供電電壓要求等參數；

5、其他

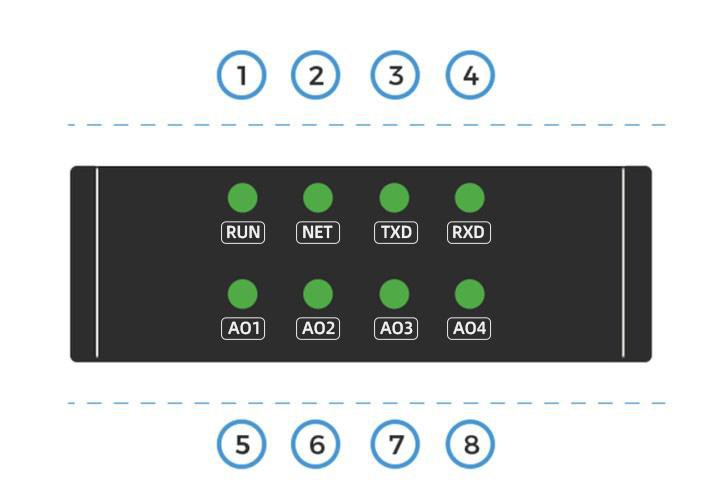

（1）指示燈說明

K62-40發射（采集）端 LED 燈指示

RUN：運行燈（0.5秒閃爍：模塊正常工作）

NET：通信狀態燈（常亮：設備無線連接成功）

TXD：發送信號指示燈（閃爍：發送出數據）

RXD：接收信號指示燈（閃爍：接收到數據）

AI1-AI4：輸入指示燈（常量：檢測到模擬量信號）

K62-04接收（還原）端 LED 燈指示

RUN：運行燈（0.5秒閃爍：模塊正常工作）

NET：通信狀態燈（常亮：設備無線連接成功）

TXD：發送信號指示燈（閃爍：發送出數據）

RXD：接收信號指示燈（閃爍：接收到數據）

AO1-AO4：輸出指示燈（常量：輸出模擬量信號）Net

(2)常見故障排除法

上位機搜索不到設備

l  確保安裝RS485驅動(CH340/CH341)，可在官方網址下載驅動安裝包

l  檢查RS485:接線是否錯誤、松動、接頭處壓到絕緣層導致接觸不良、螺絲未擰緊等

l  兩個設備通訊不成功，通信距離不理想，丟包嚴重

l  上位機修改完參數忘記保存了

l  若通信距離不理想，建議改善天線品質和天線安裝位置和方式，以實現更遠通信距離

l  對傳模塊之間的天線距離至少相距2米以上，否則可能出現通訊不穩定或者損壞設備。

l  要得到遠距離最佳效果，發射功率應配置到最大，空中速率盡可能調低

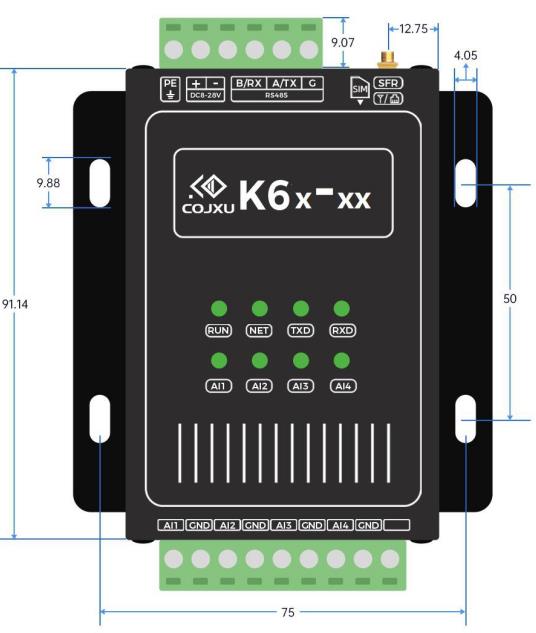

（3）產品尺寸
