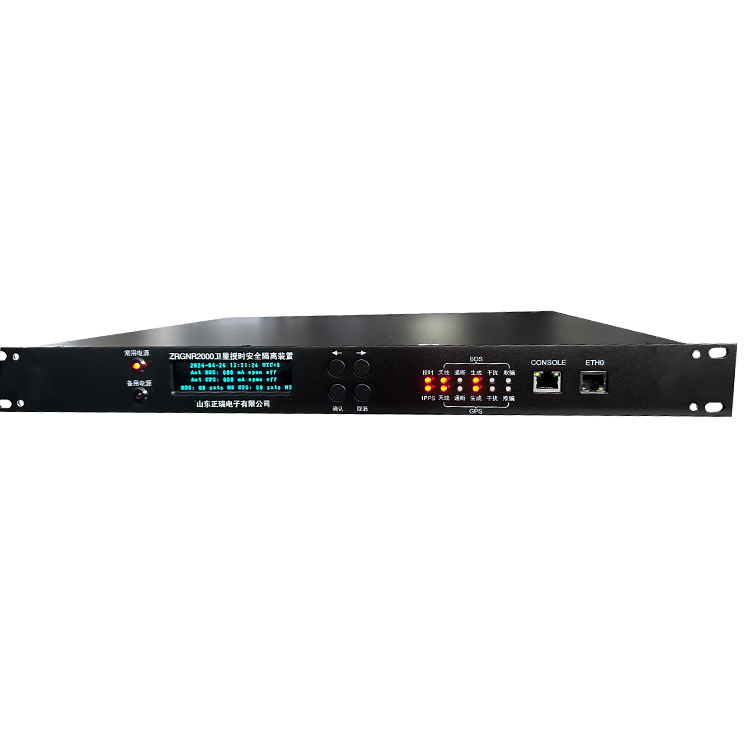

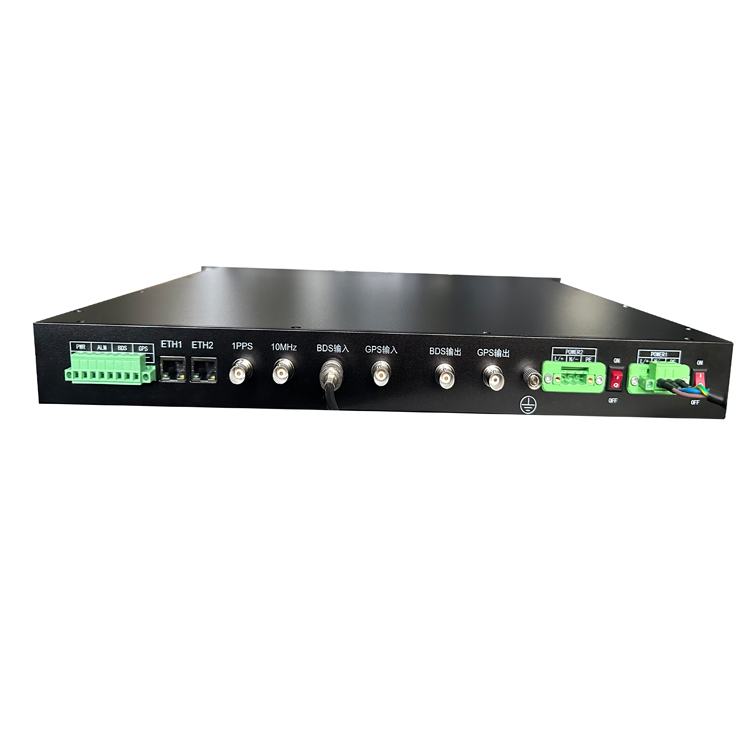

ZRGNR2000衛星授時安全防護裝置（以下簡稱ZRGNR2000）是一款專門針對衛星導航授時安全的設備。該設備能接收 BD 系統和 GPS 系統衛星信號，可實時檢測接收衛星信號頻點及附近是否有壓制和欺騙干擾并發出告警；其導航安全態勢監測數據通過空接點或 61850 規約上報主站，同時在顯示屏實時顯示和存儲告警信息。并可以控制現有衛星時間同步裝置輸入衛星導航射頻信號通斷，保護其免受欺騙干擾威脅。該產品主要用于電力、通信、機場、高鐵、金融等國家基礎設施的衛星導航信號安全防護。

     ZRGNR2000采用先進的防欺騙抗干擾技術，能夠有效檢測識別欺騙干擾信號，并快速對異常信號進行關斷、切換，消除欺騙干擾影響。ZRGNR2000內置信號生成模塊，具備衛星導航信號模擬功能，能夠自主產生安全可信的導航信號，為后端授時設備提供可信不間斷授時。ZRGNR2000可通過原位加固的方式，幫助用戶實現授時安全防御，廣泛應用于各精密授時行業的安全加固。

主要功能：

衛星接收功能：BDS B1I、GPS L1CA；

干擾檢測及告警：檢測到底噪提高后及時告警；

欺騙檢測及告警：判斷、識別欺騙信號并告警；

饋線檢測及告警：實時檢測饋線是否存在開路、短路及損耗過大等異常情況并發出告警；

饋線短路保護功能：饋線長期處于短路狀態時，不損壞設備內部器件；

退出無礙：失電或故障時，衛星信號正常通過，不影響后級設備運行；

無縫轉換：生成信號可實現輸入GPS信號、輸出BDS信號或輸入BDS信號、輸出GPS信號的無縫轉換，原授時系統無感知；

同步保持：生成信號可對天與真實導航信號保持同步，為后端設備提供高精度授時信號；

拒止維持：衛星導航信號拒止時，自主為現有BDS/GPS授時系統提供不中斷的授時服務；

頻點隔離：及時將欺騙、干擾信號（GPS欺騙、GPS壓制干擾、BDS欺騙、BDS壓制干擾等）隔離，保證生成信號不受影響；

雙重工作模式：同時支持關斷式與生成式兩種工作模式，滿足不同場景要求，可通過web界面靈活配置；

遠程監控：遠程 Web 界面監控設備工作狀態，設置工作參數；

告警指示：指示燈包括電源狀態指示、授時狀態指示、PPS狀態指示、北斗天線故障指示、北斗信號通斷指示、北斗信號生成狀態指示、北斗信號干擾指示、北斗信號欺騙指示、GPS天線故障指示、GPS信號通斷指示、GPS信號生成狀態指示、GPS信號干擾指示、GPS信號欺騙指示；

告警接點控制：通過OC門輸出裝置失電告警、裝置輸入信號/模塊異常告警、輸出BDS信號狀態、輸出GPS信號狀態；

 性能指標：

表1 安全隔離裝置性能指標

接入方案

?工作頻段：輸入 BDS、GPS；輸出 GPS L1、BDS B1

?授時精度：小于100ns

?告警時間：小于12s

?維持能力：不小于60分鐘(標配授時精度優于500ns)

?信號功率：-125dBm至-90dBm

?工作溫度：-10℃至+50℃（主機室內安裝）

?供電電壓： AC/DC 110V/220V
